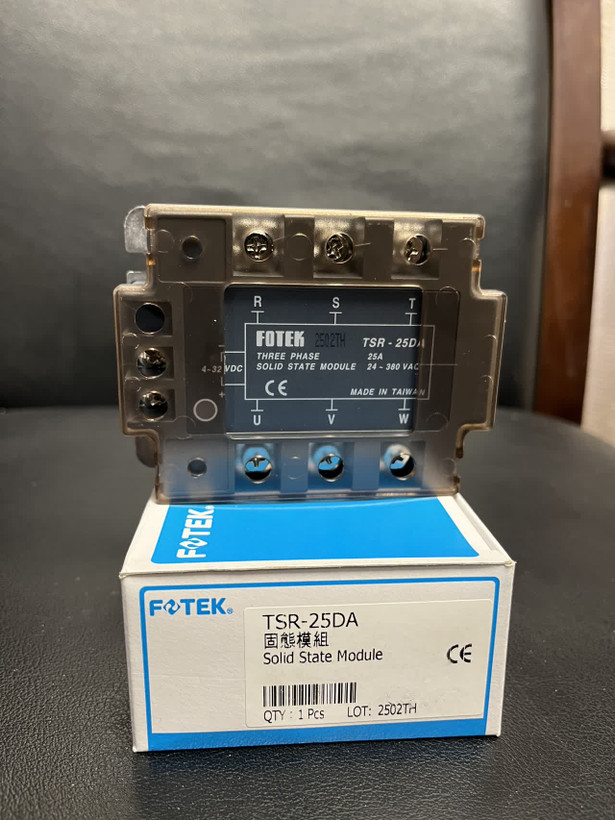

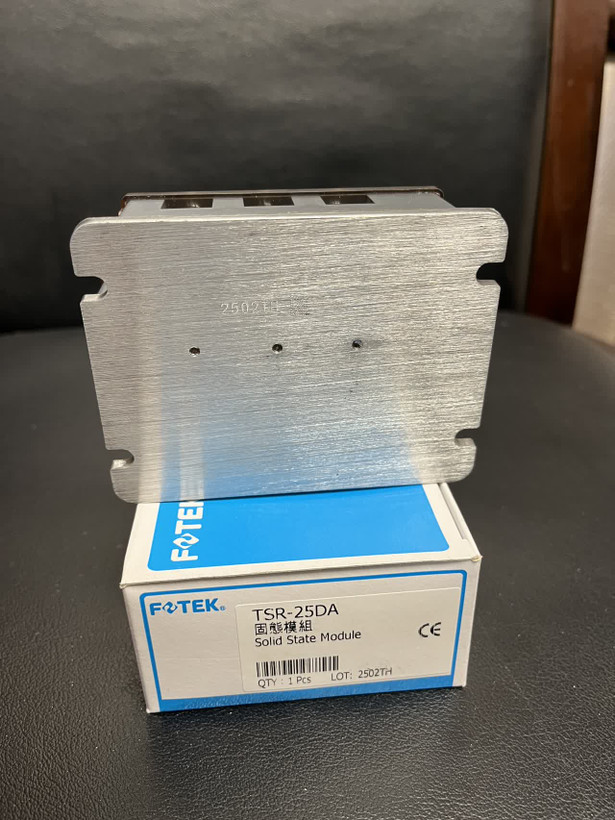

SSR سه فاز FOTEK مدل TSR-25DA اصلی تایوان

رله حالت جامد سه فاز FOTEK مدل TSR-25DA

رله حالت جامد FOTEK TSR-25DA یک ماژول SSR سه فاز (Three Phase Solid State Relay) از برند FOTEK Taiwan است که برای کنترل بارهای الکتریکی سه‌فاز در سیستم‌های اتوماسیون صنعتی، کنترل هیترها، موتورهای صنعتی و تجهیزات قدرت مورد استفاده قرار می‌گیرد. این SSR با حذف کنتاکت‌های مکانیکی، عملکردی سریع، بدون جرقه و با طول عمر بالا ارائه می‌دهد. (Photosensor)

مدل TSR-25DA از نوع DC به AC بوده و با سیگنال فرمان DC در بازه 4 تا 32 ولت DC کنترل می‌شود. این رله با تکنولوژی Zero Cross Trigger باعث کاهش نویز و جریان هجومی هنگام سوئیچینگ شده و برای کاربردهای صنعتی با کارکرد مداوم گزینه‌ای مناسب است. (Photosensor)

مشخصات فنی:

* برند: FOTEK (Taiwan)
* مدل: TSR-25DA
* نوع محصول: رله حالت جامد سه فاز (Three Phase SSR)
* نوع عملکرد: DC به AC
* جریان نامی بار: 25 آمپر
* ولتاژ ورودی فرمان: 4 تا 32VDC
* ولتاژ روشن شدن:
    * ON بیشتر از 3.6V
    * OFF کمتر از 2.4V
* روش کنترل: Zero Cross Switching
* ولتاژ کاری خروجی: 24 تا 380VAC
* ولتاژ مسدودکننده تکراری: 600VAC
* ولتاژ پیک: بیش از 1200V
* جریان هجومی لحظه‌ای: 275A
* جریان نشتی: 12.5mA در 380VAC
* زمان پاسخ:
    * روشن شدن کمتر از 20ms
    * خاموش شدن کمتر از 20ms
* استقامت عایقی: بیش از 2.5KVAC به مدت 1 دقیقه
* مقاومت عایقی: بیش از 50MΩ در 500VDC
* دمای کاری: 20- تا 80+ درجه سانتی‌گراد
* وزن تقریبی: 390 گرم
    (Photosensor)

ویژگی‌ها:

* کنترل بدون تماس مکانیکی و افزایش طول عمر سیستم
* مناسب برای بارهای سه فاز صنعتی
* عملکرد بی‌صدا و بدون ایجاد جرقه
* دارای تکنولوژی Zero Cross برای کاهش نویز الکتریکی
* تحمل جریان هجومی بالا
* عایق‌بندی مناسب بین مدار فرمان و قدرت
* مناسب برای کارکرد مداوم در محیط‌های صنعتی
* قابلیت اتصال آسان به PLC، کنترلر دما و سیستم‌های اتوماسیون
    (Fotek)

کاربردها:

* کنترل المنت‌های حرارتی سه فاز
* دستگاه‌های تزریق پلاستیک
* کوره‌ها و تجهیزات گرمایشی صنعتی
* ماشین‌آلات اتوماسیون
* کنترل موتورهای سه فاز
* خطوط تولید صنعتی
* تابلوهای برق و سیستم‌های کنترل قدرت

رله حالت جامد سه فاز FOTEK TSR-25DA با ظرفیت 25 آمپر، ورودی فرمان DC و خروجی AC سه فاز، انتخابی مناسب برای کنترل دقیق و مطمئن تجهیزات قدرت در صنایع مختلف است.
