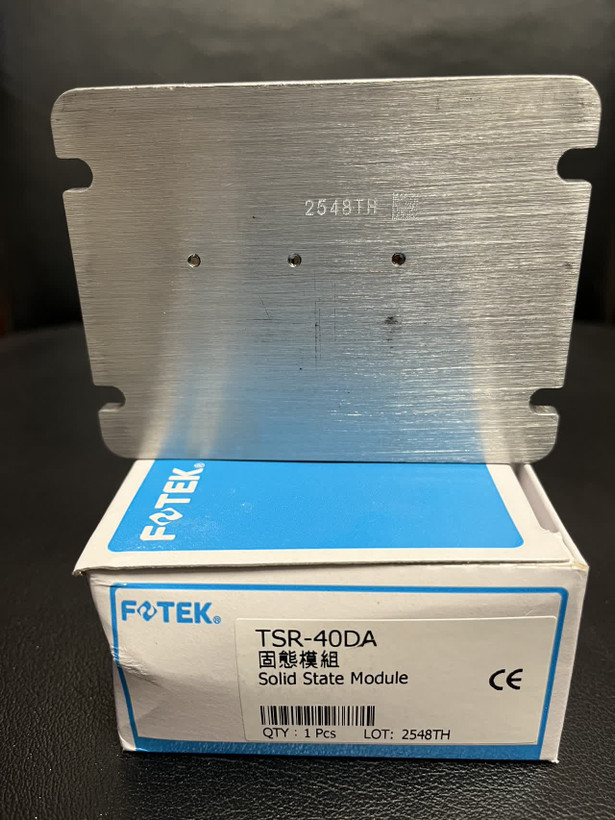

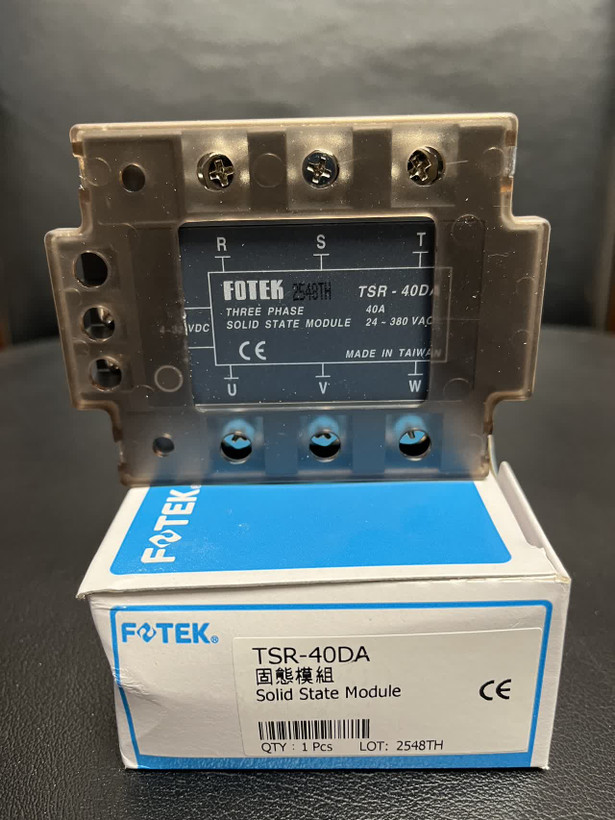

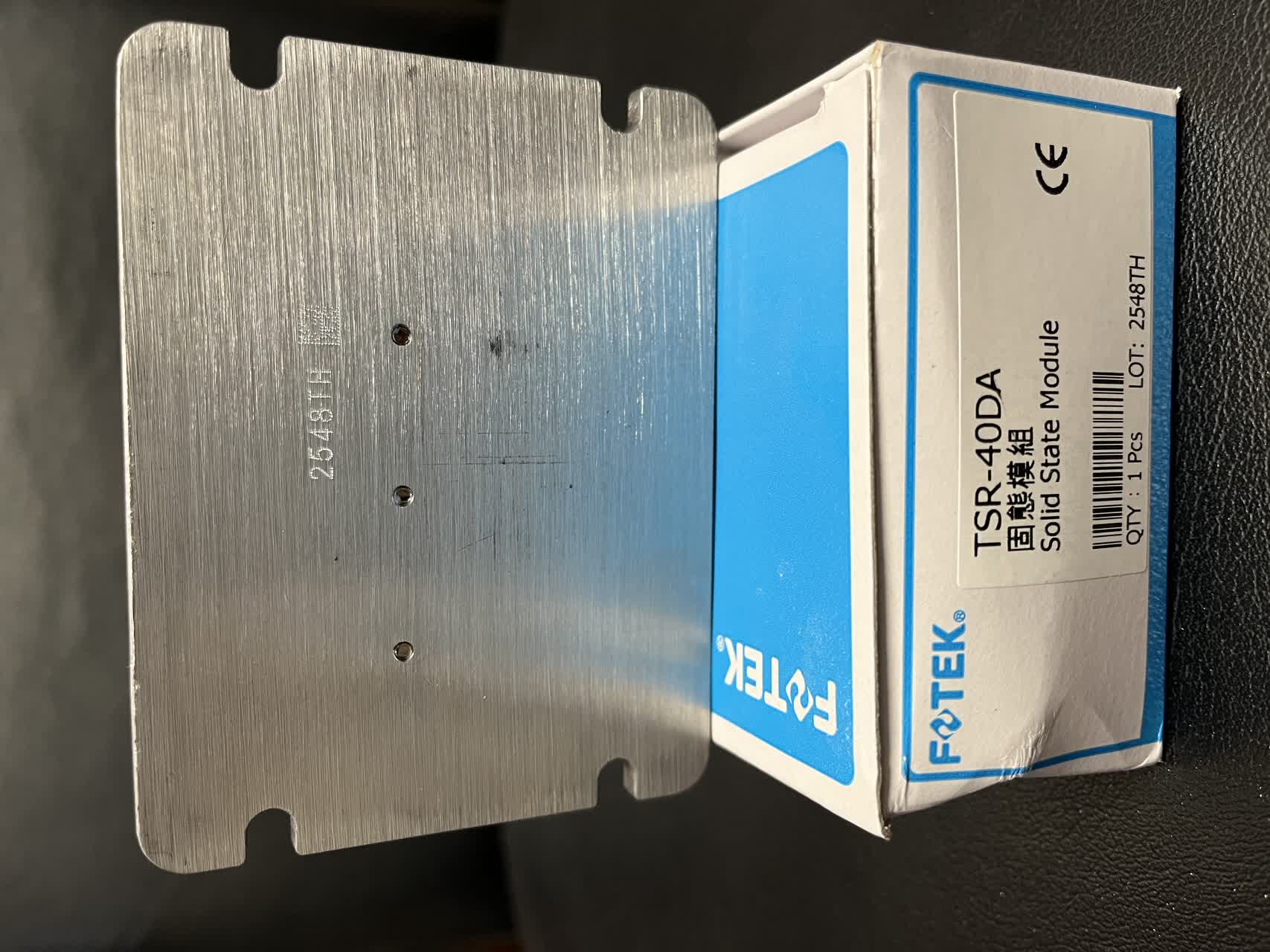

SSR سه فاز FOTEK مدل TSR-40DA اصلی تایوان

رله حالت جامد سه فاز FOTEK مدل TSR-40DA

رله حالت جامد FOTEK TSR-40DA یک ماژول SSR سه فاز (Three Phase Solid State Relay) از برند FOTEK Taiwan است که برای کنترل و قطع‌و‌وصل بارهای الکتریکی سه‌فاز در سیستم‌های اتوماسیون صنعتی، تجهیزات گرمایشی، ماشین‌آلات و تابلوهای برق صنعتی طراحی شده است. این SSR با حذف قطعات مکانیکی، امکان سوئیچینگ سریع، بی‌صدا و با طول عمر بالا را فراهم می‌کند. (Photosensor)

مدل TSR-40DA از نوع DC به AC بوده و با دریافت سیگنال فرمان 4 تا 32 ولت DC، بار خروجی سه‌فاز با ولتاژ 24 تا 380 ولت AC و جریان نامی 40 آمپر را کنترل می‌کند. این رله دارای تکنولوژی Zero Cross Trigger است که باعث کاهش نویز الکتریکی و جریان هجومی هنگام سوئیچینگ می‌شود. (Photosensor)

مشخصات فنی:

* برند: FOTEK (Taiwan)
* مدل: TSR-40DA
* نوع محصول: رله حالت جامد سه فاز (Three Phase SSR)
* نوع عملکرد: DC به AC
* جریان نامی بار: 40 آمپر
* ولتاژ ورودی فرمان: 4 تا 32VDC
* ولتاژ خروجی بار: 24 تا 380VAC
* روش کنترل: Zero Cross Switching
* ولتاژ روشن شدن:
    * ON بیشتر از 3.6V
    * OFF کمتر از 2.4V
* جریان تحریک: 7.5mA / 12V
* ولتاژ مسدودکننده تکراری: 600VAC
* ولتاژ پیک: بیش از 1200V
* جریان هجومی لحظه‌ای: 410A
* جریان نشتی: 12.5mA در 380VAC
* زمان پاسخ:
    * روشن شدن کمتر از 20ms
    * خاموش شدن کمتر از 20ms
* استقامت عایقی: بیش از 2.5KVAC به مدت 1 دقیقه
* مقاومت عایقی: بیش از 50MΩ در 500VDC
* دمای کاری: 20- تا 80+ درجه سانتی‌گراد
* وزن تقریبی: 390 گرم
    (Photosensor)

ویژگی‌ها:

* مناسب برای کنترل بارهای سه‌فاز صنعتی
* بدون کنتاکت مکانیکی و بدون ایجاد جرقه
* طول عمر بالا در کارکردهای مداوم
* دارای تکنولوژی Zero Cross برای کاهش نویز
* تحمل جریان هجومی بالا
* جداسازی کامل مدار فرمان و قدرت
* قابلیت اتصال به PLC، کنترلر دما و سیستم‌های اتوماسیون
* طراحی مناسب برای تابلوهای برق صنعتی
    (Fotek)

کاربردها:

* کنترل هیترها و المنت‌های سه‌فاز
* دستگاه‌های تزریق پلاستیک
* کوره‌های صنعتی
* ماشین‌آلات تولیدی
* سیستم‌های اتوماسیون صنعتی
* تابلوهای کنترل قدرت
* خطوط تولید کارخانه‌ها

رله حالت جامد سه فاز FOTEK TSR-40DA با ظرفیت 40 آمپر، ورودی فرمان DC و خروجی AC سه‌فاز، گزینه‌ای مناسب برای کنترل دقیق و مطمئن تجهیزات قدرت در صنایع مختلف است.
