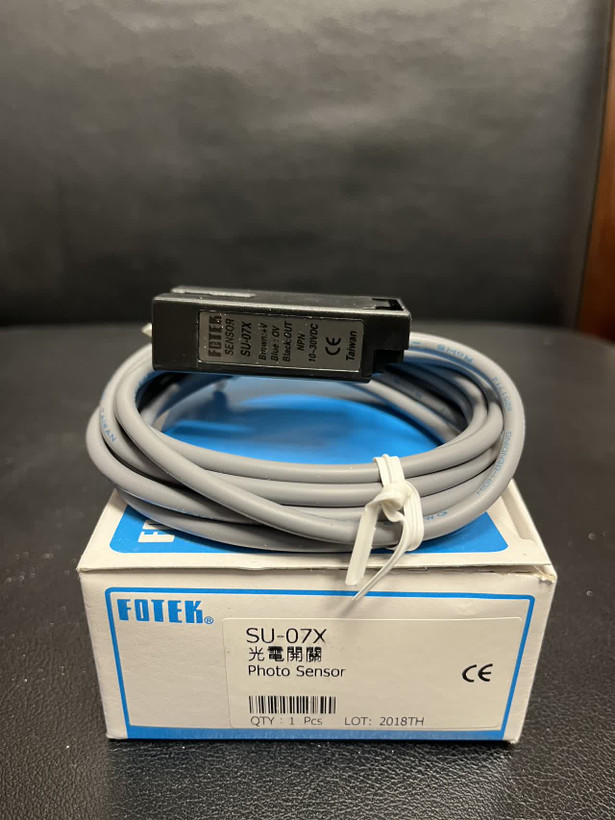

سنسور نوری FOTEK مدل SU-07X چشم چرخ دنده U سرعت بالا

سنسور نوری FOTEK مدل SU-07X

سنسور نوری FOTEK SU-07X از سری SU Series U Type Photo Sensor و از نوع U-Type / Through Beam است. این مدل یک سنسور سرعت‌بالا برای تشخیص و شمارش دندانه‌های چرخ‌دنده (Gear Sensor) بوده و به‌طور مشخص توسط FOTEK برای تشخیص یا شمارش دندانه‌های چرخ‌دنده معرفی شده است.

این سنسور از LED مادون‌قرمز استفاده می‌کند و با فرکانس پاسخ 5KHz قادر است تغییرات سریع و عبور دندانه‌های چرخ‌دنده را با سرعت بالا تشخیص دهد. خروجی مدل SU-07X از نوع NPN است.

مشخصات فنی

* برند: FOTEK Taiwan
* مدل: SU-07X
* سری: SU Series U Type Photo Sensor
* نوع: U Type / Through Beam
* کاربرد اصلی: تشخیص و شمارش دندانه چرخ‌دنده
* منبع نور: LED مادون‌قرمز (Infrared LED)
* حداقل جسم قابل تشخیص: قطر 1.0 میلی‌متر
* ولتاژ تغذیه: 10 تا 30VDC
* نوع خروجی: NPN
* حداکثر جریان خروجی: 150mA
* جریان مصرفی: حداکثر 30mA
* فرکانس پاسخ: 5KHz
* مدار حفاظتی: حفاظت اتصال کوتاه و معکوس شدن قطبیت
* اتصال: کابل حدود 2 متر
* جنس بدنه: ABS مقاوم
* دمای کاری: 20- تا 70+ درجه سانتی‌گراد
* رطوبت کاری: 35 تا 85% RH
* درجه حفاظت: IP65
* مقاومت در برابر نور محیط: نور لامپ کمتر از 5000 لوکس و نور خورشید کمتر از 10000 لوکس

ویژگی‌های محصول

* فرکانس پاسخ بالا تا 5KHz برای کاربردهای سریع
* مناسب برای تشخیص و شمارش دندانه چرخ‌دنده
* قابلیت تشخیص اجسام کوچک تا قطر حدود 1mm
* استفاده از نور مادون‌قرمز
* خروجی NPN مناسب اتصال به PLC و کنترلرهای صنعتی
* حفاظت در برابر اتصال کوتاه و معکوس شدن قطبیت
* ساختار مقاوم و مناسب محیط‌های صنعتی
* درجه حفاظت IP65
* پایداری و قابلیت اطمینان بالا در عملکرد مداوم

کاربردها

سنسور SU-07X به‌خصوص برای کاربردهای سرعت بالا مناسب است، از جمله:

* شمارش دندانه چرخ‌دنده
* تشخیص سرعت و موقعیت چرخ‌دنده
* تشخیص حرکت قطعات دوار
* شمارش قطعات کوچک
* کنترل حرکت در ماشین‌آلات
* سیستم‌های اتوماسیون صنعتی
* خطوط تولید و ماشین‌آلات CNC
* سیستم‌های کنترل موقعیت و حرکت

جمع‌بندی

FOTEK SU-07X یک سنسور نوری U شکل و پرسرعت با فرکانس پاسخ 5KHz، خروجی NPN، قابلیت تشخیص اجسام کوچک تا 1mm و حفاظت IP65 است. مهم‌ترین کاربرد این مدل، تشخیص و شمارش دندانه‌های چرخ‌دنده و اندازه‌گیری تغییرات سریع در ماشین‌آلات صنعتی است.
